东莞鹏鲲喷漆设备源头厂家为五金件喷漆加工厂家的五金件喷漆前处理及喷涂工艺详细说明如下几点：

1. 应力消除处理（退火/整面处理）
五金件在冲压、折弯等冷加工成型过程中，内部晶格结构会发生畸变，从而积聚内应力。若直接喷涂，涂层在应力释放区域（如棱角、弯折处）极易发生开裂、剥落。

热退火处理：将工件均匀加热至其材料热变形温度以下的安全温度（通常建议为60±5℃），并在该温度下保温至少2小时，使内部原子获得足够能量进行重排，从而稳定结构、释放应力。此方法效果稳定，但能耗高，需配备专用烘道或烘箱，投资较大。

化学整面处理：作为经济高效的替代方案，通过将工件浸入特定的应力消除剂（通常为弱碱性或中性专用溶液）中，在室温（20-30℃）下浸泡处理15-20分钟。该药剂能渗透至微观应力区，通过化学作用促使表层应力松弛。处理后需用清水彻底冲洗并干燥。此方法设备要求简单（仅需槽体），更适合大批量连续生产。

2. 表面除油脱脂
油污（机油、润滑油、脱模剂）及人体接触残留（手汗）是影响涂层附着力的主要隐患，会导致缩孔、鱼眼、附着力下降等缺陷。

清洗流程：

初步清洗：使用工业酒精、专用溶剂油或环保型水基清洗剂进行预擦洗或浸泡，去除大部分重油污。

化学除油：将工件浸入碱性或中性脱脂槽液中，工作温度通常为40-60℃，时间5-10分钟。槽液需含有表面活性剂、络合剂等，以乳化、皂化各类油脂。

多级漂洗：经化学除油后，工件必须经过至少两级流动水漂洗，以彻底清除残留的碱液和杂质离子。最终需用去离子水或纯水进行终漂，确保电导率达标（通常<50μS/cm），防止水渍和二次污染。

干燥：立即用洁净压缩空气吹干，或进入80-100℃的烘道中烘干水分。

3. 静电消除与深度除尘
清洁后的五金件表面电阻极高，易因摩擦或接触产生并积累静电，从而持续吸附环境中的悬浮粉尘。

除电除尘方法：普通压缩空气吹扫无法消除静电，甚至可能因摩擦加剧带电。推荐使用电离式压缩空气除尘系统（离子风枪、离子风棒或离子风嘴）。其原理是通过高压电离器产生大量正负离子流，中和工件表面电荷，同时利用气流吹落已解除吸附的尘埃。操作时需确保离子风嘴与工件表面保持适当距离（通常10-20cm），并系统性扫过所有待喷面。

环境控制：此工序建议在独立的洁净预备间或喷涂房前段进行，与喷涂区域保持正压差，并配合适当的空气过滤系统，以控制环境尘埃浓度。

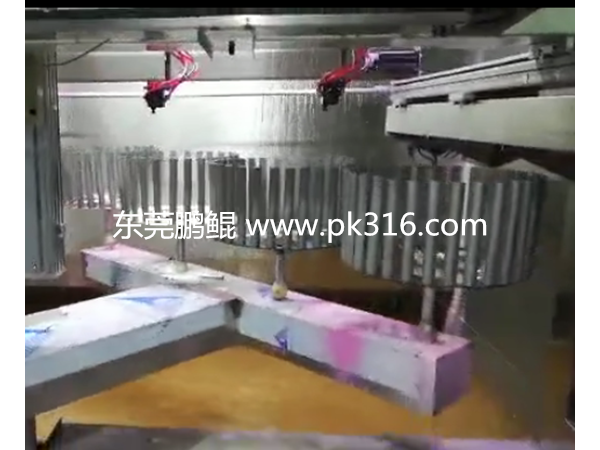

4. 喷涂作业控制
喷涂是形成均匀、致密涂膜的核心环节，需严格控制参数与流程。

涂层体系与厚度：底漆或面漆通常为丙烯酸、环氧或聚酯类涂料。单层湿膜厚度需控制，以保证流平性并防止流挂。干膜总厚度设计为15-20μm，此厚度能平衡防护性、装饰性与成本。通常需2-3道交叉喷涂方可达到均匀覆盖。

喷涂工艺要点：

间隔时间：每道喷涂后，需在洁净环境下静置流平（闪干）10-15分钟，使溶剂部分挥发，涂层初步凝胶化，再进行下一道喷涂，避免咬底或溶剂滞留。

透明涂层：若要求高光泽、高耐磨或特殊手感（如金属质感），在色漆层完全干燥后，需再喷涂1-2道透明的丙烯酸或聚氨酯清漆作为保护层。

性能影响：合理施工的有机涂层对五金基材的阻燃性无显著负面影响。

5. 干燥与固化
涂层通过溶剂挥发和/或化学反应实现最终固化，形成坚固的漆膜。

自干（空气干燥）：适用于挥发型涂料。将工件置于通风良好、无尘的环境中，在室温（>15℃）下自然干燥。完全固化时间较长，通常需24小时以上才能达到最佳性能，效率较低。

强制烘干（热固化）：推荐用于提高生产效率和漆膜性能。将工件送入循环风烘箱或烘道，在60±5℃的温度下烘烤30±5分钟。此过程能加速溶剂挥发和树脂交联，使漆膜硬度、附着力和耐磨性更快达到设计指标。需注意升温速率不宜过快，以防漆膜出现痱子、针孔等缺陷。

专业 的喷漆设备源头厂家方案智造商 | 东莞鹏鲲自动化

鹏鲲智能喷涂，智造升级三重价值：

更省：人力减半，漆耗直降，综合成本显著优化

更快：自动喷涂8分钟完成手喷1小时工作量，效率跃升

更稳：19年专注，智能工艺保障喷涂一致性

为什么众多企业选择东莞鹏鲲自动化？

案例实鉴

覆盖多行业成功方案，视频+案例全景呈现，可信可考

百台现机

39款型号，100+设备现场可选，快速匹配，缩短交期

深度定制

支持非标量产，提供自动上下料集成，免费试喷，量身规划

全程无忧

上门安装调试 + 操作培训 + 持续护航，确保量产无忧

立即咨询，定制您的喷漆设备源头厂家：

400-088-0769 / 180-2525-7959

欢迎实地考察，亲验实力！

拨通电话，开启省人、省漆、省成本的智能喷涂升级！
